Описание

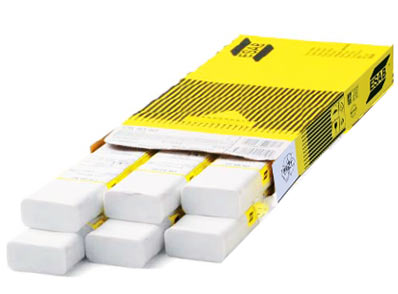

Сварочные электроды OK 67.70 диаметром 4 мм в пачке 2 кг предназначены для сварки низкоуглеродистых и низколегированных конструкционных сталей перлитного класса с высоколегированными кислотостойкими сталями аустенитного класса легированными молибденом типа ASTM 316, 316L, 317L.
Они также применяются для наплавки переходных слоев при изготовлении изделий из двухслойных сталей, плакированных высоколегированным слоем типа 18%Cr-12%Ni-2,8%Mo, таких как 02Х17Н11М2, AISI 316L, 317L, когда переходный слой должен быть легирован молибденом для предупреждения его снижения в плакирующем слое при последующей однослойной наплавке.
Электроды так же применяется для корневых проходов в плакирующем нержавеющем слое и промежуточном между плакирующим нержавеющим и углеродистым двухслойных сталей. Несмотря на перемешивание, металл сварного шва очень близок по составу к нержавеющему слою. Также рекомендуется для сварки ферритных нержавеющих сталей типа Х18М2.
Содержание ферритной фазы в наплавленном металле составляет металле около 8…14% (расчетное по WRC-92 — FN 15-24, типичное FN=19).
-
Диаметр электрода
4.0 мм
-
Длина электрода
350 мм
-
Масса пачки
2 кг
-
Количество проволоки в упаковке
10 кг
-
Тип покрытия
Кисло-рутиловое
-
Необходимость прокалки:
Рекомендуется перед использованием
-
Пространственные положения сварки:
,
,
,
,
-
Минимальный заказ при отсутствии на складе
10 кг
-
ТУ
1273-234-55224353-2020
-
по EN ISO 3581-A
E 22 12 2 L R 3 2
-
по AWS A5.4
E309Mo-16
C
≤ 0.03 %
Mn
0.60 %
Si
0.80 %
P
≤ 0.040 %
S
≤ 0.030 %
-
Cr
24 %
-
Ni
13.5 %
-
Mo
2.60 %
-
Предел текучести • σт
520 МПа
-
Предел прочности • σв
650 МПа
-
Относительное удлинение • δ
32 %
KCV при +20°C
63 Дж/см²
KCV при -20°C
44 Дж/см²
-
Содержание ферритной фазы
15…24 FN
-
Рекомендуемое Uх.х.
55 В
Режим прокалки
230…270°С · 2 часа
-
Рекомендуемый ток сварки
130…180 А
-
Время плавления электрода при максимальном токе сварки
65 сек.
-
Количество наплавленного металла на килограмм электродов
29 кг
-
Коэфициент наплавки
2.5 кг/ч
-
КПД наплавки
0.6 %
-
Рекомендуемое Uх.х.
55 В
Режим прокалки
230…270°С · 2 часа
-
Рекомендуемый ток сварки
130…180 А
-
Время плавления электрода при максимальном токе сварки
65 сек.
-
Количество наплавленного металла на килограмм электродов
29 кг
-
Коэфициент наплавки
2.5 кг/ч
-
КПД наплавки
0.6 %
-
Производитель
ESAB, Импорт
-
Наименование производителя:
OK 67.70 4.00×350 mm 2 kg,
Сварочный электрод OK 67.70 4.00×350 mm 2 kg
