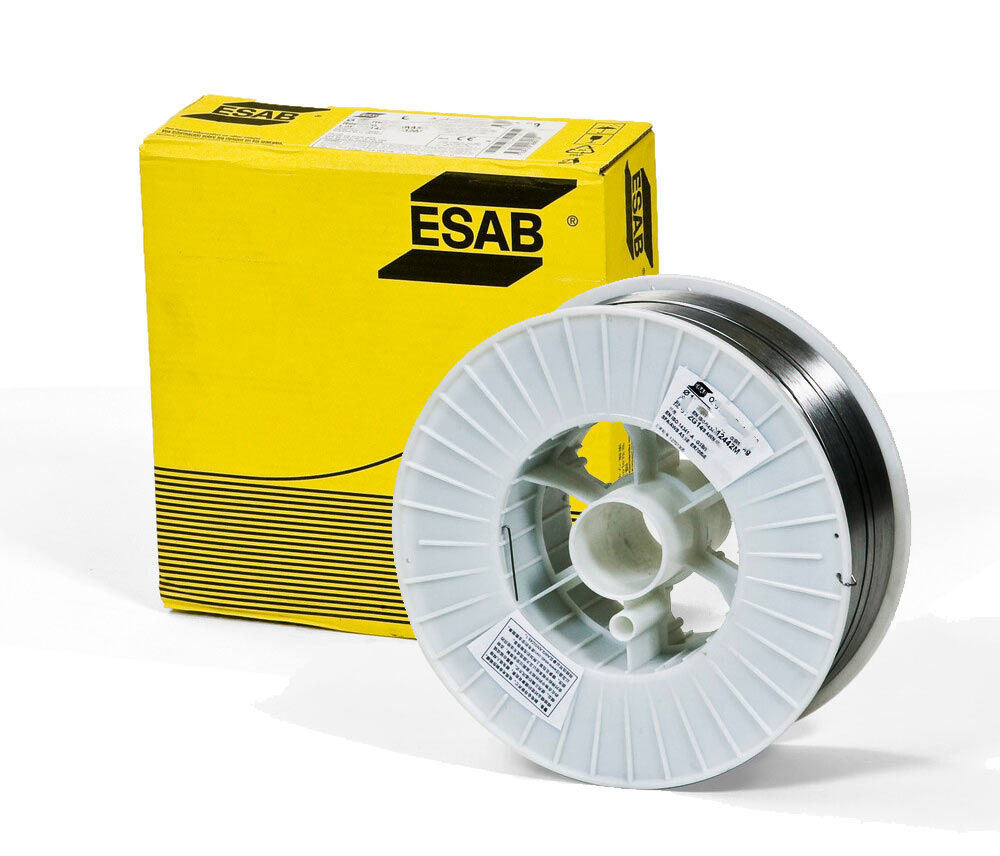

Сварочная проволока Weld M 316LSi 1.2mm 15kg

Описание

Высоколегированная аустенитная сварочная проволока ESAB Weld M 316LSi диаметром 1,2 мм в упаковке 15 кг с предельно низким содержанием углерода, предназначенная для сварки изделий, эксплуатирующихся во влажных средах при температурах до 400°С из кислотостойких коррозионностойких хромоникельмолибденовых сталей марок 02Х17Н11М2, 08Х17Н13М2Т, 10Х17Н13М3Т, ASTM 316, 316L, 316Ti и им аналогичных, а также хромоникелевых сталей марок 03Х18Н10, 08Х18Н9, 08Х18Н10Т, ASTM 304, 304L, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии.

Является аналогом проволоки ESAB Autrod 316LSi. Близка и аналогична по составу и назначению с OK Autrod 316L. Повышенное содержание кремния улучшает сварочно-технологические характеристики, такие как смачиваемость свариваемых кромок, что позволяет получать швы с более плавным переходом между наплавленным валиком и основным металлом, но при этом незначительно повышает склонность наплавленного металла к образованию горячих трещин.

При этом наплавленных металл обладает неплохой стойкостью к питтинговой коррозии. Например, при экспозиции в течение 24 часов в 1% растворе FeCl₃ при +20°С, следов коррозии не наблюдается.

Weld M 316LSi может также применяться для сварки хромистых коррозионностойких сталей ферритного класса, когда нет контакта шва с сернистыми средами, а условия эксплуатации изделия не требуют идентичности коэффициентов линейного расширения основного и наплавленного металла.

Швы, выполненные данной проволокой, стойки к образованию окалины при температурах до 800°С, а также обладают высокой ударной вязкостью при температурах до −196°С. Следует принимать во внимание, что присутствие в наплавленном металле Mo в сочетании с невысоким содержанием Ni несколько снижает стойкость к коррозии при контакте с сильными окислительными средами, например с азотной кислотой. Высокие пластические характеристики наплавленного металла, как правило, позволяют выполнять последующие технологические операции, связанные с пластическим деформированием сваренных заготовок, без проведения послесварочной термической обработки.

Швы можно подвергать электрохимической полировке. Сварку тонкостенных изделий, корневых проходов или всепозиционную сварку можно выполнять в режиме короткой дуги, предпочтительнее в смеси М12, а более толстостенных в режиме струйного переноса, предпочтительнее в смеси М13. Причем в обеих случаях рекомендуется применять проволоки небольших диаметров, до 1,0 мм. Для снижения разбрызгивания и проволок большего диаметра сварку предпочтительнее выполнять на оборудовании, поддерживающем режим MIG-puls.

Расчетное содержание ферритной фазы в наплавлен- ном металле по диаграмме Де-Лонги около 8%.

•
  Диаметр проволоки:







  1.2 мм



•
  Тип катушки







  KS 300 • металлическая



•
  Температура эксплуатации изделия







  -196…+800 °C



•
  Минимальный заказ при отсутствии на складе







  15 кг



•
  Намотка на катушке







  Рядная



•
  Российский аналог:







  СВ-02Х17Н11М2,

  СВ-10Х17Н13М3Т,

  СВ-08Х17Н13М2Т



•
  Импортный аналог:







  OK Autrod 316L,

  OK Autrod 316LSi



•
  Свариваемые материалы:







  02Х17Н11М2,

  ASTM 321,

  10Х17Н13М3Т,

  03Х18Н10,

  08Х18Н10Т,

  ASTM 304L,

  08Х17Н13М2Т,

  ASTM 347,

  ASTM 316,

  08Х18Н9,

  ASTM 304



•
  ТУ







  ТУ 1222-278-55224353-2022



•
  по EN ISO 14343-A







  G Z 19 12 3 L Si



•
  по AWS A5.9







  ER316LSi



•

  C







  ≤ 0.03 %



•

  Mn







  1.00…2.50 %



•

  Si







  0.65…1.00 %



•

  P







  ≤ 0.030 %



•

  S







  ≤ 0.020 %



•
  Cr







  18.0…20.0 %



•
  Ni







  11.0…14.0 %



•
  Mo







  2.00…3.00 %



•
  N







  ≤ 0.010 %



•
  Предел текучести • σ_т







  400 МПа



•
  Предел прочности • σ_в







  560 МПа



•
  Относительное удлинение • δ







  37 %



•

  KCV при +20°C







  120 Дж/см²



•
  KCV при -60°C







  100 Дж/см²



•
  KCV при -110°C







  75 Дж/см²



•
  KCV при -196°C







  34 Дж/см²



•
  Содержание ферритной фазы







  5…13 FN



•
  Защитный газ







  M12 • 98% Ar + 2% CO₂,

  M13 • 98% Ar + 2% O₂



•
  Рекомендуемый ток сварки







  15…29 V А



•
  Коэфициент наплавки







  1,6…7,5 kg/h кг/ч



•
  Скорость подачи проволоки







  100…300 A м/мин



•
  Диапазон напряжения







  3,0…14,0 m/min В



•
  Защитный газ







  M12 • 98% Ar + 2% CO₂,

  M13 • 98% Ar + 2% O₂



•
  Рекомендуемый ток сварки







  15…29 V А



•
  Коэфициент наплавки







  1,6…7,5 kg/h кг/ч



•
  Скорость подачи проволоки







  100…300 A м/мин



•
  Диапазон напряжения







  3,0…14,0 m/min В



•
  Производитель







  ESAB, Импорт



•
