Описание
Сварочные электроды OK 74.70 диаметром 4 мм в вакуумной упаковке 3,8 кг предназначены преимущественно для сварки заполняющих и облицовочного слоёв неповоротных стыков трубопроводов в положении вертикаль на подъем класса прочности API 5L Х60-Х70, а также других ответственных конструкций нормативным пределом текучести до 500 МПа включительно.
-
Диаметр электрода
4.0 мм
-
Масса пачки
3.8 кг
-
Тип покрытия
Основное
-
Тип сплава
Низколегированная сталь (0.5 % Mo)
-
Необходимость прокалки:
Рекомендуется перед использованием
-
Пространственные положения сварки:
,
,
,
,
-
Минимальный заказ при отсутствии на складе
15.2 кг
-
Диффузионный водород
< 5.0 ml/100g
-
по ГОСТ 9467-75
Э60
-
по ГОСТ Р ИСО 2560-А
E 50 4 Z B 4 2 H5
-
по EN ISO 2560-A
E 50 4 Z B 4 2 H5
-
Российский аналог:
АНО-ТМ60,
ВСФ 65У,
ОЗС-24М,
УОНИИ-13/65,
МТГ-03
-
Импортный аналог:
BÖHLER FOX EV 65,
EWC SA-B59
-
Свариваемые материалы:
10Г2ФБЮ,
10Г2ФБ,
10Г2СБ,
10Г2СФБ
-
ТУ
1272-015-55224353-2005
-
по AWS A5.5
E8018-G
-
Класс трубы
до API 5LХ60,
до API 5LХ70
C
0.08 %
Mn
1.45 %
Si
0.40 %
P
≤ 0.015 %
S
≤ 0.015 %
-
Mo
0.40 %
-
Предел текучести • σт
550 МПа
-
Предел прочности • σв
650 МПа
-
Относительное удлинение • δ
25 %
KCV при -20°C
150 Дж/см²
-
KCV при -40°C
112 Дж/см²
-
KCV при -60°C
50 Дж/см²
Режим прокалки
330…370°С · 2 часа
-
Рекомендуемый ток сварки
90,0…190,0 А
-
Время плавления электрода при максимальном токе сварки
93 сек.
-
Коэфициент наплавки
1.66 кг/ч
-
КПД наплавки
0.63 %
Режим прокалки
330…370°С · 2 часа
-
Рекомендуемый ток сварки
90,0…190,0 А
-
Время плавления электрода при максимальном токе сварки
93 сек.
-
Коэфициент наплавки
1.66 кг/ч
-
КПД наплавки
0.63 %
-
Производитель
ЭСАБ-СВЭЛ, г. Санкт-Петербург
-
Наименование производителя:

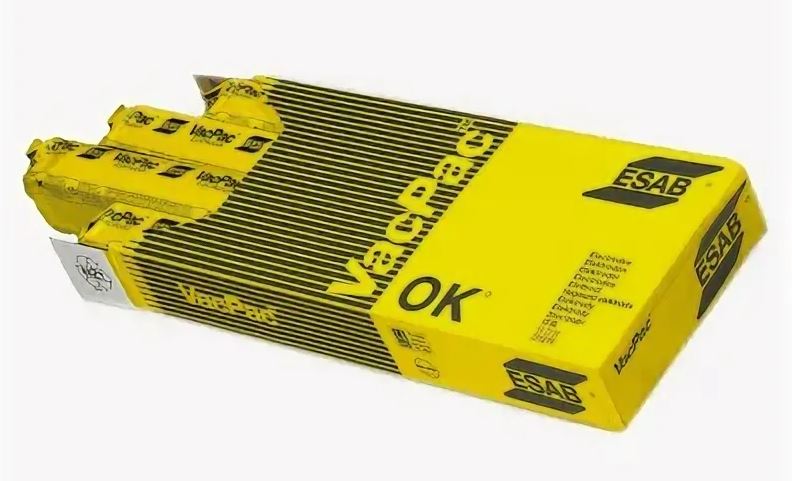

Сварочные электроды OK 74.70 4,0x450mm VacPac 3,8 kg,
OK 74.70 4,0x450mm VacPac 3,8 kg
